Gia Công CNC Linh Kiện Máy Tự Động Hóa Tại Việt Nam

Trong lĩnh vực chế tạo máy và tự động hóa công nghiệp, các chi tiết cơ khí đóng vai trò quan trọng trong việc kết nối, định vị và hỗ trợ chuyển…

Chế tạo máy
Đồ gá cơ khí

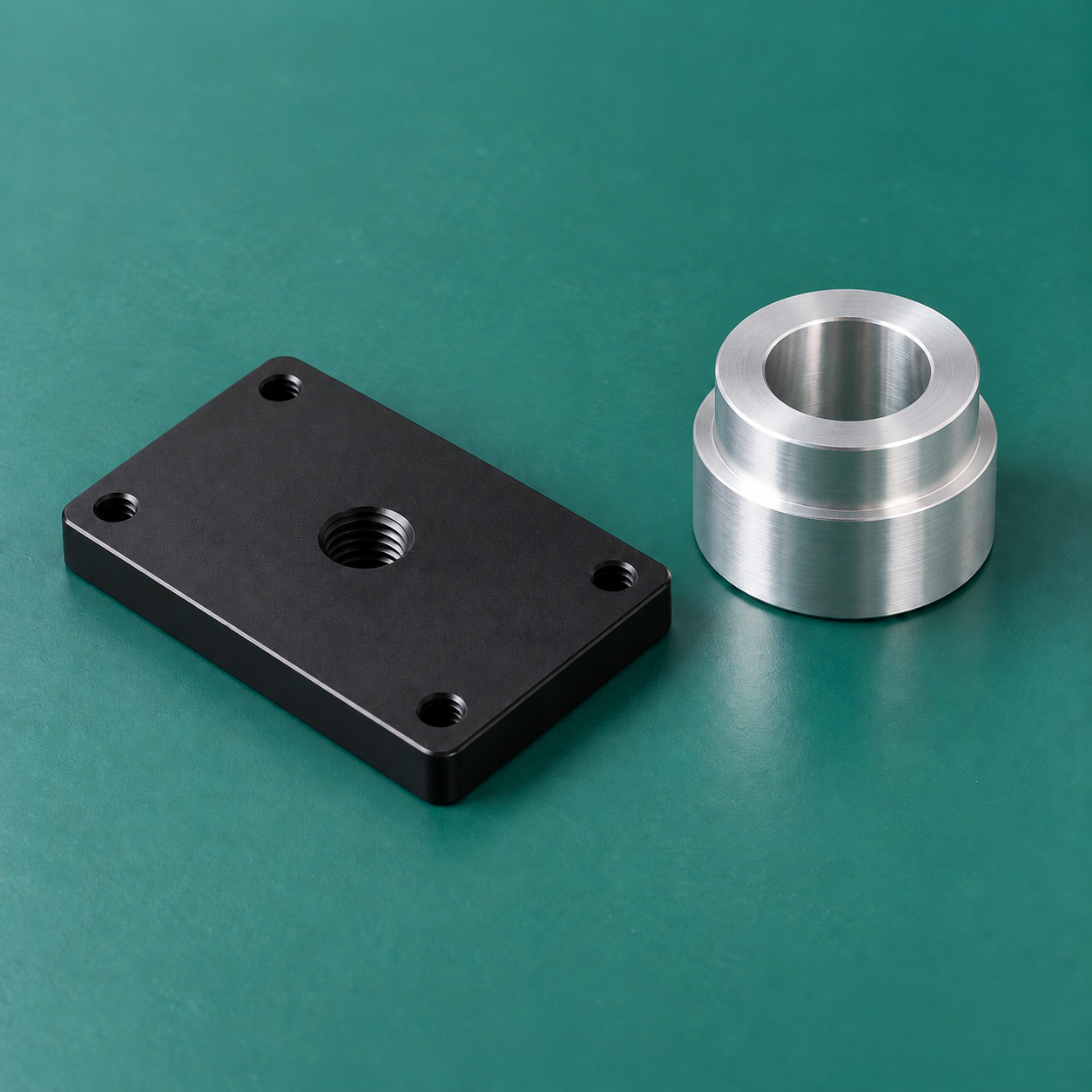

Gia công CNC linh kiện máy tự động hóa gồm tấm gá nhôm, giá đỡ, trục thép và đồ gá cơ khí theo bản vẽ

Trong lĩnh vực chế tạo máy và tự động hóa công nghiệp, các chi tiết cơ khí đóng vai trò quan trọng trong việc kết nối, định vị và hỗ trợ chuyển động của thiết bị.

Một hệ thống tự động hóa có thể sử dụng nhiều linh kiện như tấm gá nhôm, giá đỡ thép, trục, bạc lót, chốt định vị, đồ gá và những chi tiết cơ khí được thiết kế riêng.

Mặc dù mỗi linh kiện có thể có hình dạng tương đối đơn giản, kích thước và độ chính xác của chúng vẫn ảnh hưởng trực tiếp đến quá trình lắp ráp, căn chỉnh và hoạt động của thiết bị.

Đối với doanh nghiệp chế tạo máy, việc tìm kiếm nhà cung cấp có thể gia công nhiều mã chi tiết theo bản vẽ, hỗ trợ trao đổi kỹ thuật và đáp ứng những đơn hàng số lượng vừa hoặc nhỏ là một nhu cầu thực tế.

Gia công CNC linh kiện máy tự động hóa là phương pháp phù hợp để sản xuất nhiều loại chi tiết cơ khí theo thiết kế riêng.

OSM Vietnam hoạt động theo mô hình xưởng gia công CNC, tập trung vào phay CNC, tiện CNC và hỗ trợ những dự án cơ khí theo bản vẽ.

Bài viết này giới thiệu các loại linh kiện máy tự động hóa thường được gia công CNC, những yêu cầu kỹ thuật cần chú ý và cách chuẩn bị hồ sơ để nhận báo giá phù hợp.

1. Vai Trò Của Gia Công CNC Trong Thiết Bị Tự Động Hóa

Một hệ thống tự động hóa thường kết hợp nhiều thành phần:

Cơ cấu cơ khí.
Động cơ.
Cảm biến.
Xi lanh khí nén.
Hệ thống dẫn hướng.
Bộ điều khiển.
Các thiết bị điện và khí nén khác.

Nhiều linh kiện điện, khí nén và truyền động có thể được mua từ những nhà sản xuất chuyên biệt.

Tuy nhiên, các chi tiết cơ khí dùng để kết nối những bộ phận này thường cần thiết kế theo từng máy.

Ví dụ, một xi lanh khí nén có thể là sản phẩm tiêu chuẩn nhưng giá đỡ xi lanh lại phải được chế tạo theo kích thước, vị trí và kết cấu riêng.

Tương tự, cảm biến có thể được mua sẵn nhưng tấm gá cảm biến cần được gia công để phù hợp với vị trí lắp đặt thực tế.

Vì Sao CNC Phù Hợp Với Chi Tiết Máy Theo Yêu Cầu?

Gia công CNC cho phép sản xuất các chi tiết từ bản vẽ kỹ thuật và mô hình CAD.

Phương pháp này phù hợp với những sản phẩm có:

Kích thước xác định.
Lỗ và ren.
Rãnh.
Hốc.
Mặt lắp ghép.
Biên dạng cơ khí.
Yêu cầu dung sai cụ thể.

Đối với máy tự động hóa thiết kế riêng, khả năng sản xuất các chi tiết theo từng bản vẽ giúp doanh nghiệp chủ động hơn trong quá trình phát triển thiết bị.

2. Những Linh Kiện Máy Tự Động Hóa Thường Được Gia Công CNC

Các thiết bị tự động hóa có thể sử dụng nhiều loại chi tiết cơ khí khác nhau.

Tấm Gá Nhôm

Tấm gá nhôm thường được sử dụng để lắp:

Cảm biến.
Xi lanh.
Thanh dẫn hướng.
Cụm truyền động.
Giá đỡ.
Những bộ phận cơ khí khác.

Các đặc điểm quan trọng có thể gồm vị trí lỗ, độ phẳng, ren và kích thước lắp ghép.

Giá Đỡ Thép

Giá đỡ có nhiệm vụ cố định hoặc liên kết những bộ phận của máy.

Tùy theo điều kiện làm việc, giá đỡ có thể được chế tạo từ thép hoặc vật liệu phù hợp khác.

Trục Và Chốt

Trục và chốt được sử dụng trong các cơ cấu quay, trượt, định vị hoặc liên kết.

Những yêu cầu quan trọng có thể gồm dung sai đường kính, độ đảo và độ nhám.

Bạc Lót

Bạc lót có thể được sử dụng để hỗ trợ chuyển động, định vị hoặc duy trì khoảng cách lắp ghép.

Đồ Gá Cơ Khí

Đồ gá có nhiệm vụ định vị hoặc giữ sản phẩm trong quá trình gia công, kiểm tra và lắp ráp.

Linh Kiện Cơ Cấu Kẹp

Một cơ cấu kẹp có thể bao gồm má kẹp, chốt, trục, bạc lót và những bộ phận chuyển động khác.

Tùy theo chức năng, các chi tiết này cần được đánh giá về độ chính xác, vật liệu và khả năng lắp ghép.

3. Gia Công Phay CNC Cho Chi Tiết Máy Tự Động Hóa

Phay CNC là phương pháp phổ biến để sản xuất những chi tiết có mặt phẳng, hốc, rãnh, lỗ và biên dạng phức tạp.

Các sản phẩm thường gặp gồm:

Tấm đế máy.
Giá đỡ cảm biến.
Giá đỡ xi lanh.
Tấm gá thanh dẫn hướng.
Vỏ cơ cấu.
Má kẹp.
Đồ gá.
Khối định vị.

Những Yêu Cầu Cần Chú Ý Khi Phay CNC

Chi phí và phương án gia công phụ thuộc vào:

Mác vật liệu.
Kích thước chi tiết.
Hình dạng.
Số lần gá đặt.
Dung sai.
Độ nhám.
Số lượng.

Ví dụ, một tấm gá nhôm có các lỗ bắt bu lông thông thường có thể dễ gia công hơn một chi tiết có hốc sâu và nhiều bề mặt yêu cầu độ chính xác cao.

Dung Sai Cần Phù Hợp Với Chức Năng

Đối với tấm gá thanh dẫn hướng, vị trí lỗ và bề mặt lắp ghép có thể ảnh hưởng đến khả năng căn chỉnh.

Tuy nhiên, những cạnh ngoài không tham gia định vị có thể không cần áp dụng cùng mức dung sai.

Khách hàng có thể tham khảo dịch vụ gia công phay CNC theo yêu cầu để tìm hiểu thêm về các loại chi tiết phay CNC.

4. Gia Công Tiện CNC Cho Trục, Chốt Và Bạc Lót

Tiện CNC thường được sử dụng cho những linh kiện có dạng tròn xoay.

Trong máy tự động hóa, các chi tiết này có thể bao gồm:

Trục truyền động.
Trục dẫn hướng.
Chốt định vị.
Bạc lót.
Ống lót.
Trụ đỡ.
Chi tiết có ren.

Trục Lắp Ổ Bi

Đối với trục lắp ổ bi, dung sai đường kính và chất lượng bề mặt cần phù hợp với yêu cầu lắp ghép.

Không nên lựa chọn dung sai chỉ dựa trên kinh nghiệm chung mà cần xem xét loại ổ bi và chức năng của cụm máy.

Chốt Định Vị

Chốt định vị có thể yêu cầu kiểm soát đường kính và chiều dài để bảo đảm khả năng lắp ghép.

Linh Kiện Có Ren

Bản vẽ cần xác định rõ loại ren, đường kính danh nghĩa, bước ren và chiều dài ren.

Kết Hợp Phay Và Tiện

Một số chi tiết dạng trục còn có rãnh, mặt phẳng hoặc lỗ ngang.

Những đặc điểm này có thể cần thêm nguyên công phay sau tiện.

Tìm hiểu thêm về gia công tiện CNC theo yêu cầu.

5. Dung Sai Và Độ Chính Xác Trong Máy Tự Động Hóa

Không phải mọi linh kiện máy tự động hóa đều cần dung sai cực kỳ chặt.

Điều quan trọng là xác định những đặc tính ảnh hưởng trực tiếp đến chức năng.

Những Kích Thước Quan Trọng

Các vị trí cần chú ý có thể gồm:

Lỗ lắp ổ bi.
Đường kính trục.
Vị trí lỗ định vị.
Mặt lắp thanh dẫn hướng.
Mặt lắp xi lanh.
Mặt tiếp xúc giữa các chi tiết.
Những kích thước ảnh hưởng đến hành trình.

Dung Sai Hình Học

Một số bản vẽ có thể yêu cầu:

Độ phẳng.
Độ song song.
Độ vuông góc.
Dung sai vị trí.
Độ đảo.
Các đặc tính hình học khác.

Những yêu cầu này cần được thể hiện cùng với chuẩn đo phù hợp.

Tránh Dung Sai Quá Chặt Không Cần Thiết

Một giá đỡ có thể cần vị trí lỗ chính xác nhưng không cần dung sai chặt tương tự cho toàn bộ cạnh ngoài.

Việc xác định đúng dung sai chức năng giúp kiểm soát chi phí và thời gian kiểm tra.

6. Hỗ Trợ DFM Cho Linh Kiện Máy Tự Động Hóa

DFM là viết tắt của Design for Manufacturability, nghĩa là thiết kế hướng đến khả năng sản xuất.

Đối với chi tiết máy tự động hóa, DFM có thể giúp phát hiện những đặc điểm khó gia công trước khi sản xuất.

Các Vấn Đề Thường Gặp

Hốc quá sâu.
Góc trong nhỏ.
Thành mỏng.
Lỗ khó tiếp cận.
Ren có chiều sâu không phù hợp.
Nhiều hướng gá đặt.
Dung sai quá chặt.
Vật liệu chưa được xác định rõ.

Ví Dụ Về Giá Đỡ Có Thành Mỏng

Một giá đỡ có thành mỏng có thể nhạy cảm với lực cắt và lực kẹp.

Quy trình gia công cần xem xét phương án gá đặt và trình tự loại bỏ vật liệu.

Ví Dụ Về Hốc Phay

Hốc sâu với bán kính góc trong nhỏ có thể yêu cầu dao phay dài và nhỏ.

Nếu chức năng cho phép, điều chỉnh bán kính có thể giúp quá trình gia công thuận lợi hơn.

Mọi Thay Đổi Phải Được Phê Duyệt

Nhà cung cấp có thể đề xuất phương án DFM, nhưng không được tự ý thay đổi kích thước, vật liệu hoặc chức năng sản phẩm.

Đối với những dự án cần hỗ trợ chuẩn bị bản vẽ, khách hàng có thể tham khảo thiết kế cơ khí theo yêu cầu.

7. Lựa Chọn Vật Liệu Cho Linh Kiện Tự Động Hóa

Vật liệu ảnh hưởng đến độ bền, khả năng gia công và điều kiện làm việc của sản phẩm.

Nhôm Hợp Kim

Nhôm có thể được sử dụng cho tấm gá, giá đỡ, vỏ máy và những chi tiết cần cân nhắc khối lượng.

Thép Carbon Và Thép Hợp Kim

Thép có thể phù hợp với trục, giá đỡ hoặc những chi tiết cần cơ tính cụ thể.

Thép Không Gỉ

Inox có thể được lựa chọn khi sản phẩm cần khả năng chống ăn mòn hoặc đáp ứng những điều kiện môi trường nhất định.

Đồng Và Hợp Kim Đồng

Một số loại đồng và hợp kim đồng được sử dụng cho bạc lót hoặc linh kiện cơ khí chuyên dụng.

Nhựa Kỹ Thuật

POM và PA có thể phù hợp với một số chi tiết dẫn hướng, đệm, bạc hoặc những vị trí có yêu cầu riêng.

Cần Ghi Rõ Mác Vật Liệu

Khách hàng nên chỉ định vật liệu theo mác và tiêu chuẩn phù hợp.

Nếu cần thay thế vật liệu, phải đánh giá chức năng và được khách hàng phê duyệt.

8. Gia Công Nhiều Mã Chi Tiết Cho Một Dự Án Chế Tạo Máy

Một máy tự động hóa có thể sử dụng hàng chục mã chi tiết khác nhau.

Ví dụ, một dự án có thể gồm:

12 tấm gá nhôm.
8 giá đỡ thép.
16 trục inox.
24 bạc lót.
10 khối định vị.
Một số chi tiết cơ cấu kẹp.

Mỗi mã có thể yêu cầu vật liệu, phương pháp gia công và kiểm tra khác nhau.

Sử Dụng BOM

Một bảng BOM nên thể hiện:

Thông tin	Mục đích
Mã bản vẽ	Nhận diện chi tiết
Phiên bản	Xác định thiết kế
Mô tả	Tên linh kiện
Vật liệu	Mác vật liệu
Số lượng	Số sản phẩm
Xử lý bề mặt	Yêu cầu hoàn thiện
Kiểm tra	Đặc tính quan trọng

Quản Lý Phiên Bản

Trong quá trình phát triển máy, bản vẽ có thể thay đổi.

Ví dụ, khách hàng có thể điều chỉnh vị trí lỗ, chiều dài trục hoặc kích thước lắp ghép.

Nhà cung cấp cần xác nhận phiên bản được phê duyệt trước khi gia công.

Nếu sản xuất đã bắt đầu, những thay đổi có thể ảnh hưởng đến chi phí và tiến độ.

9. Sản Xuất Mẫu Cho Thiết Bị Tự Động Hóa

Nhiều dự án chế tạo máy cần sản xuất mẫu trước khi hoàn thiện thiết kế.

Quy trình có thể bao gồm:

Xem xét bản vẽ.
Gia công mẫu.
Kiểm tra kích thước.
Lắp ráp cơ cấu.
Kiểm tra chuyển động.
Điều chỉnh thiết kế.
Phê duyệt phiên bản.
Sản xuất số lượng yêu cầu.

Những Vấn Đề Có Thể Phát Hiện Khi Thử Mẫu

Các chi tiết va chạm khi chuyển động.
Khe hở lắp ghép chưa phù hợp.
Vị trí xi lanh chưa chính xác.
Khó thao tác khi lắp bu lông.
Hành trình không đáp ứng thiết kế.
Khó khăn khi bảo trì hoặc tháo lắp.

Xác Định Mục Tiêu Sản Xuất Mẫu

Một số mẫu chỉ phục vụ kiểm tra hình dạng hoặc lắp ghép.

Những mẫu khác cần vật liệu, dung sai và xử lý bề mặt tương ứng với sản phẩm sử dụng thực tế.

Khách hàng nên xác định mục đích thử nghiệm trước khi yêu cầu báo giá.

Tìm hiểu thêm về dịch vụ chế tạo mẫu nhanh.

10. Kiểm Tra Chất Lượng Linh Kiện Máy Tự Động Hóa

Chất lượng linh kiện ảnh hưởng trực tiếp đến khả năng lắp ráp và vận hành của thiết bị.

Tùy theo yêu cầu, hoạt động kiểm tra có thể bao gồm:

Kiểm tra vật liệu.
Đo kích thước.
Kiểm tra ren.
Kiểm tra dung sai hình học.
Kiểm tra độ nhám.
Kiểm tra ngoại quan.
Kiểm tra lắp ghép.

Những Đặc Tính Cần Ưu Tiên

Ví dụ:

Đường kính trục.
Lỗ lắp ổ bi.
Vị trí lỗ định vị.
Mặt lắp thanh dẫn hướng.
Bề mặt tiếp xúc.
Kích thước quyết định hành trình.

Kiểm Tra Sản Phẩm Đầu Tiên

Đối với sản phẩm mới hoặc bản vẽ vừa thay đổi, FAI có thể giúp xác nhận chi tiết đầu tiên trước khi sản xuất tiếp.

Phạm vi kiểm tra cần được thống nhất trước khi triển khai.

Báo Cáo Kiểm Tra

Nếu khách hàng cần báo cáo kích thước hoặc hồ sơ chất lượng, nên ghi rõ trong RFQ.

Khách hàng có thể tham khảo kiểm tra chất lượng gia công CNC.

11. Xử Lý Bề Mặt Cho Linh Kiện Tự Động Hóa

Một số linh kiện sau gia công cần thêm công đoạn hoàn thiện.

Ví dụ:

Anodize nhôm.
Mạ kẽm.
Mạ niken.
Nhiệt luyện.
Đánh bóng.
Các phương pháp hoàn thiện khác.

Chọn Xử Lý Theo Chức Năng

Việc lựa chọn phương pháp xử lý phụ thuộc vào vật liệu, môi trường làm việc, yêu cầu chống ăn mòn, độ bền bề mặt và ngoại quan.

Ảnh Hưởng Đến Kích Thước

Lớp phủ có thể ảnh hưởng đến kích thước cuối cùng của chi tiết.

Với những bề mặt lắp ghép chính xác, cần xác định tiêu chí kiểm tra trước hoặc sau xử lý.

Những công đoạn chuyên biệt có thể được phối hợp với đối tác bên ngoài theo phạm vi đã thỏa thuận.

12. Lắp Ráp Cụm Cơ Khí Và Kiểm Tra Chức Năng

Một số doanh nghiệp chế tạo máy cần nhận cụm cơ khí đã được lắp ráp thay vì các chi tiết riêng lẻ.

Ví dụ:

Cơ cấu kẹp.
Cụm trượt.
Cụm gối đỡ trục.
Cơ cấu gắp.
Đồ gá điều chỉnh.

Các cụm này có thể kết hợp linh kiện gia công CNC với những sản phẩm tiêu chuẩn như ổ bi, lò xo, bu lông và chốt.

Hồ Sơ Cần Chuẩn Bị

Bản vẽ lắp.
BOM.
Thông số linh kiện tiêu chuẩn.
Hướng dẫn lắp ráp khi cần.
Tiêu chí kiểm tra chức năng.

Kiểm Tra Chức Năng

Tùy theo cơ cấu, nội dung kiểm tra có thể gồm:

Khả năng chuyển động.
Độ thẳng hàng.
Hành trình.
Khả năng khóa và mở.
Hoạt động của lò xo.
Khe hở lắp ghép.

Phạm vi thử nghiệm phải được thống nhất trước khi báo giá.

13. Thời Gian Giao Hàng Trong Dự Án Chế Tạo Máy

Các dự án tự động hóa thường có tiến độ liên quan đến lắp ráp máy, chạy thử hoặc bàn giao thiết bị.

Thời gian gia công có thể phụ thuộc vào:

Chuẩn bị vật liệu.
Lập trình CAM.
Gá đặt.
Gia công CNC.
Kiểm tra.
Xử lý bề mặt.
Chuẩn bị linh kiện tiêu chuẩn.
Lắp ráp.
Đóng gói.

Xác Định Linh Kiện Quan Trọng

Một số chi tiết cần được hoàn thành trước để phục vụ lắp ráp hoặc thử nghiệm.

Nếu khách hàng có thứ tự ưu tiên, nên thông báo trong RFQ.

Ảnh Hưởng Của Thay Đổi Bản Vẽ

Thay đổi thiết kế trong quá trình sản xuất có thể ảnh hưởng đến chương trình gia công, vật liệu và thời gian giao hàng.

Vì vậy, việc quản lý phiên bản và trao đổi kỹ thuật rõ ràng rất quan trọng.

14. Đóng Gói Và Giao Hàng Quốc Tế

Linh kiện máy tự động hóa có thể có nhiều bề mặt cần được bảo vệ trong quá trình vận chuyển.

Những rủi ro thường gặp gồm:

Trầy xước.
Va đập.
Ăn mòn.
Bụi bẩn.
Hư hỏng bề mặt lắp ghép.

Phương Án Đóng Gói

Tùy theo yêu cầu, sản phẩm có thể được:

Phân loại theo mã bản vẽ.
Gắn tem số lượng.
Bọc vật liệu bảo vệ.
Đóng gói riêng những chi tiết quan trọng.
Lập packing list.

Đối với khách hàng quốc tế, cần xác định địa điểm giao hàng và điều kiện Incoterms phù hợp.

Thời gian sản xuất và vận chuyển nên được xem xét riêng.

15. Chuẩn Bị RFQ Gia Công CNC Linh Kiện Máy Tự Động Hóa

Để nhận báo giá chính xác, khách hàng nên chuẩn bị hồ sơ kỹ thuật đầy đủ.

Tài Liệu Kỹ Thuật

Bản vẽ 2D PDF.
File 3D STEP.
Bản vẽ lắp.
BOM.
Phiên bản bản vẽ.

Yêu Cầu Sản Xuất

Mác vật liệu.
Số lượng.
Dung sai.
Độ nhám.
Xử lý bề mặt.
Yêu cầu nhiệt luyện nếu có.

Yêu Cầu Dự Án

Sản xuất mẫu hay sản xuất theo lô.
Có cần lắp ráp không?
Có cần kiểm tra chức năng không?
Hồ sơ kiểm tra cần cung cấp.
Thời gian giao hàng.
Địa điểm giao hàng.

Đối với dự án nhiều mã, một bảng BOM rõ ràng giúp nhà cung cấp kiểm tra phạm vi và hạn chế bỏ sót chi tiết.

16. OSM Vietnam Hỗ Trợ Gia Công Linh Kiện Máy Tự Động Hóa

OSM Vietnam hoạt động theo mô hình xưởng gia công CNC theo yêu cầu.

Chúng tôi tập trung vào sản xuất linh kiện cơ khí theo bản vẽ và trao đổi kỹ thuật với khách hàng.

Tùy theo dự án, phạm vi công việc có thể bao gồm:

Gia công phay CNC.
Gia công tiện CNC.
Sản xuất mẫu.
Hỗ trợ DFM.
Gia công nhiều mã chi tiết.
Phối hợp xử lý bề mặt.
Kiểm tra kích thước.
Lắp ráp và đóng gói.

OSM không định vị mình là nhà máy chế tạo máy tự động hóa quy mô lớn.

Chúng tôi tập trung vào các linh kiện cơ khí và những công đoạn liên quan phục vụ thiết bị do khách hàng thiết kế.

Đối với các doanh nghiệp chế tạo máy có nhiều mã chi tiết, số lượng vừa hoặc nhỏ, việc phối hợp kỹ thuật và sản xuất theo dự án có thể là một giải pháp phù hợp.
