Gia Công CNC Trọn Gói Tại Việt Nam Cho Dự Án Nhiều Chi Tiết

Đối với các doanh nghiệp chế tạo máy, sản xuất thiết bị tự động hóa và phát triển sản phẩm cơ khí, một dự án thường không chỉ có một chi tiết…

Gia công CNC trọn gói
gia công CNC Việt Nam

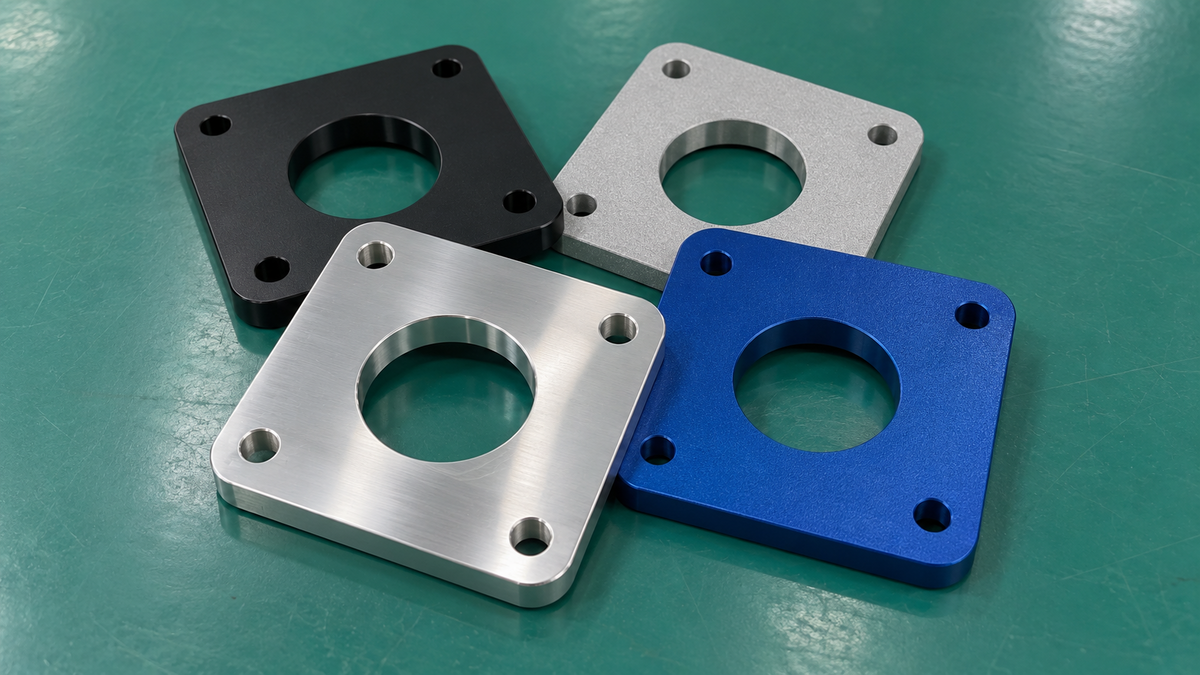

Gia công CNC trọn gói tại Việt Nam với các chi tiết phay tiện CNC cho dự án cơ khí nhiều mã sản phẩm

Đối với các doanh nghiệp chế tạo máy, sản xuất thiết bị tự động hóa và phát triển sản phẩm cơ khí, một dự án thường không chỉ có một chi tiết đơn lẻ.

Một cụm máy có thể bao gồm nhiều tấm gá nhôm, trục thép, bạc lót, giá đỡ, chi tiết có ren và linh kiện tiêu chuẩn. Mỗi mã sản phẩm lại có vật liệu, dung sai, số lượng và yêu cầu hoàn thiện khác nhau.

Nếu phải làm việc với nhiều nhà cung cấp riêng biệt, khách hàng cần dành thêm thời gian quản lý bản vẽ, báo giá, tiến độ và kiểm tra chất lượng.

Gia công CNC trọn gói tại Việt Nam là một giải pháp giúp tổ chức nhiều công đoạn sản xuất thông qua một đầu mối phối hợp.

OSM Vietnam hoạt động theo mô hình xưởng gia công CNC theo yêu cầu, tập trung vào sản xuất chi tiết cơ khí, trao đổi kỹ thuật và phối hợp các công đoạn liên quan theo từng dự án.

Thay vì định vị là một nhà máy sản xuất hàng loạt quy mô lớn, OSM hướng đến những khách hàng cần sự linh hoạt, hỗ trợ kỹ thuật và khả năng quản lý đơn hàng có nhiều mã chi tiết.

Bài viết dưới đây giải thích cách thức hoạt động của mô hình gia công CNC trọn gói, những lợi ích thực tế và các thông tin khách hàng cần chuẩn bị trước khi đặt hàng.

1. Gia Công CNC Trọn Gói Là Gì?

Gia công CNC trọn gói là hình thức trong đó một nhà cung cấp đóng vai trò đầu mối chính để thực hiện hoặc phối hợp nhiều công đoạn sản xuất của cùng một dự án.

Tùy theo phạm vi đã thống nhất, các công việc có thể bao gồm:

Đánh giá bản vẽ kỹ thuật.
Hỗ trợ thiết kế và DFM.
Gia công phay CNC.
Gia công tiện CNC.
Chuẩn bị vật liệu.
Sản xuất mẫu.
Phối hợp xử lý bề mặt.
Kiểm tra kích thước.
Lắp ráp cơ khí.
Đóng gói và chuẩn bị giao hàng.

Điểm quan trọng của mô hình này không phải là tất cả công đoạn đều phải thực hiện trong cùng một xưởng.

Một số công việc có thể được thực hiện trực tiếp, trong khi các công đoạn chuyên biệt được phối hợp với đối tác phù hợp.

Giá trị của mô hình gia công trọn gói nằm ở việc khách hàng có thể trao đổi yêu cầu kỹ thuật và quản lý phạm vi công việc thông qua một đầu mối rõ ràng.

Để hiểu thêm về phạm vi sản xuất, khách hàng có thể tham khảo dịch vụ gia công CNC tại Việt Nam.

2. Vì Sao Dự Án Nhiều Mã Chi Tiết Cần Phối Hợp Sản Xuất?

Một sản phẩm cơ khí đơn giản có thể chỉ cần một bản vẽ và một phương pháp gia công.

Tuy nhiên, một cơ cấu máy hoặc cụm thiết bị có thể bao gồm hàng chục mã chi tiết.

Ví dụ, một cụm thiết bị tự động hóa có thể cần:

Tấm đế nhôm.
Giá đỡ thép.
Trục inox.
Bạc đồng.
Chốt định vị.
Chi tiết nhựa kỹ thuật.
Linh kiện có ren.
Ổ bi và bu lông tiêu chuẩn.

Các chi tiết này có thể yêu cầu phay, tiện, xử lý bề mặt hoặc những phương pháp kiểm tra khác nhau.

Những Khó Khăn Khi Làm Việc Với Nhiều Nhà Cung Cấp

Khách hàng có thể phải quản lý:

Nhiều yêu cầu báo giá.
Nhiều đơn đặt hàng.
Nhiều phiên bản bản vẽ.
Các thời điểm giao hàng khác nhau.
Những tiêu chí kiểm tra không đồng nhất.
Vận chuyển giữa các đơn vị.
Lắp ráp và xử lý các vấn đề phát sinh.

Khi số lượng mã chi tiết tăng, khối lượng công việc quản lý cũng tăng theo.

Một đầu mối phối hợp có thể giúp tổ chức các công đoạn này thành một kế hoạch chung.

3. Kết Hợp Gia Công Phay CNC Và Tiện CNC

Phay và tiện CNC là hai phương pháp phổ biến trong sản xuất chi tiết cơ khí theo bản vẽ.

Nhiều dự án cần sử dụng cả hai phương pháp.

Gia Công Phay CNC

Phay CNC thường phù hợp với những chi tiết có:

Mặt phẳng.
Hốc.
Rãnh.
Lỗ.
Biên dạng phức tạp.
Những bề mặt định vị và lắp ghép.

Các sản phẩm thường gặp gồm tấm gá, giá đỡ, vỏ máy, đồ gá và chi tiết kết cấu.

OSM giới thiệu dịch vụ gia công phay CNC theo yêu cầu cho các sản phẩm được sản xuất theo bản vẽ kỹ thuật.

Gia Công Tiện CNC

Tiện CNC thường được sử dụng cho các chi tiết dạng tròn xoay như:

Trục.
Chốt.
Bạc lót.
Ống.
Chi tiết có ren.
Vòng đệm và các linh kiện hình trụ.

Những yêu cầu quan trọng có thể liên quan đến dung sai đường kính, độ đảo, độ nhám và khả năng lắp ghép.

Khách hàng có thể tìm hiểu thêm về gia công tiện CNC theo yêu cầu.

Chi Tiết Cần Kết Hợp Nhiều Nguyên Công

Một số sản phẩm có cả đặc điểm tròn xoay và những bề mặt phay.

Ví dụ, một trục có thể cần tiện các đường kính chính, sau đó phay mặt phẳng hoặc khoan lỗ ngang.

Những chi tiết này cần được đánh giá đầy đủ về quy trình, gá đặt và kiểm tra trước khi báo giá.

4. Hỗ Trợ Thiết Kế Và DFM Trước Khi Gia Công

Không phải mọi thiết kế cơ khí đều có thể chuyển trực tiếp sang sản xuất mà không cần xem xét.

Một số chi tiết có hình dạng phù hợp về mặt chức năng nhưng lại gây khó khăn trong quá trình gia công.

DFM là viết tắt của Design for Manufacturability, nghĩa là thiết kế hướng đến khả năng sản xuất.

Quá trình đánh giá DFM có thể xem xét:

Bán kính góc trong.
Chiều sâu hốc.
Thành mỏng.
Khả năng tiếp cận của dụng cụ.
Dung sai kích thước.
Vật liệu.
Yêu cầu xử lý bề mặt.
Phương pháp lắp ráp.

Ví Dụ Về Hốc Phay

Một hốc sâu với bán kính góc trong nhỏ có thể yêu cầu dao phay dài và đường kính nhỏ.

Điều này có thể ảnh hưởng đến độ cứng vững của dụng cụ và thời gian gia công.

Nếu chức năng sản phẩm cho phép, điều chỉnh bán kính góc có thể giúp cải thiện khả năng sản xuất.

Ví Dụ Về Dung Sai

Một tấm gá có thể cần kiểm soát chính xác vị trí các lỗ định vị nhưng không cần áp dụng cùng mức dung sai cho tất cả cạnh ngoài.

Xác định đúng những đặc tính quan trọng giúp hạn chế các yêu cầu gia công và đo kiểm không cần thiết.

Mọi thay đổi thiết kế phải được khách hàng xem xét và phê duyệt.

Đối với dự án cần hoàn thiện bản vẽ hoặc trao đổi DFM, khách hàng có thể tham khảo dịch vụ thiết kế cơ khí theo yêu cầu.

5. Quản Lý Nhiều Mã Bản Vẽ Trong Cùng Một Dự Án

Đối với đơn hàng nhiều chi tiết, việc quản lý tài liệu kỹ thuật đóng vai trò quan trọng.

Mỗi sản phẩm nên có mã nhận diện riêng và thông tin đầy đủ.

Ví dụ, một bảng BOM có thể bao gồm:

Thông tin	Mục đích
Mã bản vẽ	Nhận diện sản phẩm
Phiên bản	Xác định thiết kế được phê duyệt
Mô tả	Tên chi tiết
Vật liệu	Xác định mác vật liệu
Số lượng	Số sản phẩm cần gia công
Xử lý bề mặt	Yêu cầu hoàn thiện
Kiểm tra	Các đặc tính cần xác nhận

Kiểm Soát Phiên Bản

Nếu khách hàng thay đổi bản vẽ, cần xác định rõ phiên bản mới.

Ví dụ, việc thay đổi vị trí lỗ hoặc dung sai có thể ảnh hưởng đến chương trình gia công, phương án kiểm tra và chi phí.

Nếu một phần đơn hàng đã được sản xuất, thay đổi thiết kế cần được đánh giá trước khi triển khai tiếp.

Tổ Chức Hồ Sơ

Nên sử dụng cách đặt tên file thống nhất, chẳng hạn:

PART-001_REV-A.pdf
PART-001_REV-A.step
PART-002_REV-B.pdf
PART-002_REV-B.step

Điều này giúp giảm nguy cơ nhầm lẫn khi trao đổi nhiều mã chi tiết.

6. Chuẩn Bị Vật Liệu Và Lập Kế Hoạch Gia Công

Một dự án cơ khí có thể sử dụng nhiều vật liệu khác nhau.

Các nhóm vật liệu thường gặp gồm:

Nhôm hợp kim.
Thép carbon.
Thép hợp kim.
Thép không gỉ.
Đồng thau.
Đồng đỏ.
Nhựa kỹ thuật.

Mỗi vật liệu có đặc điểm riêng về cơ tính, khả năng gia công và xử lý bề mặt.

Xác Định Mác Vật Liệu

Khách hàng nên ghi rõ mác vật liệu thay vì chỉ mô tả chung là nhôm hoặc thép.

Nếu cần chứng chỉ vật liệu, phải nêu yêu cầu trong hồ sơ báo giá.

Vật Liệu Thay Thế

Một số trường hợp có thể xem xét vật liệu tương đương.

Tuy nhiên, việc thay thế phải được đánh giá theo chức năng và yêu cầu kỹ thuật.

Không nên tự ý thay đổi vật liệu chỉ để giảm chi phí.

Kế Hoạch Sản Xuất

Nhà cung cấp cần xem xét thời gian chuẩn bị vật liệu cùng với thời gian gia công, xử lý bề mặt và kiểm tra.

Đối với dự án nhiều mã, vật liệu của một chi tiết có thể ảnh hưởng đến tiến độ lắp ráp của cả cụm.

7. Phối Hợp Hoàn Thiện Bề Mặt

Nhiều sản phẩm sau gia công CNC cần thêm công đoạn hoàn thiện.

Ví dụ:

Anodize nhôm.
Mạ kẽm.
Mạ niken.
Nhiệt luyện.
Đánh bóng.
Các phương pháp hoàn thiện khác.

Vì Sao Xử Lý Bề Mặt Cần Được Xác Định Sớm?

Lớp phủ có thể ảnh hưởng đến kích thước hoàn thiện.

Nhiệt luyện cũng có thể làm thay đổi độ ổn định kích thước hoặc hình dạng sản phẩm.

Do đó, trình tự gia công và xử lý cần được xem xét trước khi sản xuất.

Thông Tin Cần Có Trên Bản Vẽ

Khách hàng nên xác định:

Loại xử lý.
Tiêu chuẩn áp dụng.
Màu sắc nếu cần.
Chiều dày lớp phủ khi quan trọng.
Bề mặt không được phủ.
Yêu cầu kiểm tra sau xử lý.

Đối với những công đoạn chuyên biệt, xưởng gia công có thể phối hợp với đối tác bên ngoài theo phạm vi thỏa thuận.

Tham khảo thêm về hoàn thiện bề mặt theo yêu cầu.

8. Kiểm Tra Chất Lượng Cho Dự Án Nhiều Chi Tiết

Kiểm tra chất lượng trong dự án nhiều mã không chỉ là xác nhận từng chi tiết riêng lẻ.

Cần xem xét những đặc tính ảnh hưởng đến khả năng lắp ghép và hoạt động của cụm sản phẩm.

Các hoạt động kiểm tra có thể bao gồm:

Xác nhận vật liệu.
Kiểm tra kích thước trong quá trình gia công.
Kiểm tra thành phẩm.
Kiểm tra ren.
Kiểm tra ngoại quan.
Kiểm tra độ nhám theo yêu cầu.
Kiểm tra lắp ghép.
Lập báo cáo đo kiểm.

Xác Định Kích Thước Quan Trọng

Những đặc tính cần chú ý có thể bao gồm:

Lỗ lắp ổ bi.
Đường kính trục.
Vị trí lỗ định vị.
Mặt lắp ghép.
Mặt làm kín.
Kích thước ảnh hưởng đến chuyển động.

Khách hàng nên thể hiện rõ các yêu cầu này trên bản vẽ.

Kiểm Tra Sản Phẩm Đầu Tiên

Đối với sản phẩm mới, FAI có thể được sử dụng để xác nhận sản phẩm đầu tiên theo những yêu cầu đã thống nhất.

Phạm vi kiểm tra và tài liệu cần được xác định trước khi sản xuất.

Hồ Sơ Chất Lượng

Một số khách hàng cần báo cáo kích thước, chứng chỉ vật liệu hoặc tài liệu kiểm tra riêng.

Những nội dung này nên được đưa vào RFQ để nhà cung cấp xác nhận phạm vi thực hiện.

Tìm hiểu thêm về kiểm tra chất lượng gia công CNC.

9. Lắp Ráp Cơ Khí Và Kiểm Tra Chức Năng

Một số dự án không chỉ yêu cầu gia công các linh kiện riêng lẻ mà còn cần sản phẩm được lắp ráp hoàn chỉnh.

Ví dụ, một cơ cấu kẹp có thể gồm:

Má kẹp.
Trục.
Chốt.
Lò xo.
Bạc lót.
Bu lông.
Các linh kiện tiêu chuẩn.

Chuẩn Bị Hồ Sơ Lắp Ráp

Khách hàng nên cung cấp:

Bản vẽ lắp.
BOM.
Yêu cầu linh kiện tiêu chuẩn.
Hướng dẫn lắp ráp khi cần.
Tiêu chí kiểm tra chức năng.

Kiểm Tra Chức Năng

Tùy theo sản phẩm, nội dung kiểm tra có thể gồm:

Khả năng lắp ghép.
Độ thẳng hàng.
Chuyển động.
Hành trình.
Chức năng khóa và mở.
Những yêu cầu riêng khác.

Các tiêu chí chấp nhận cần được thống nhất trước khi sản xuất.

OSM có dịch vụ lắp ráp cơ khí theo yêu cầu dành cho những dự án cần phối hợp hoàn thiện cụm sản phẩm.

10. Từ Sản Xuất Mẫu Đến Gia Công Theo Lô

Đối với sản phẩm mới, sản xuất mẫu thường là bước quan trọng trước khi đặt hàng theo lô.

Một quy trình phát triển có thể gồm:

Xem xét bản vẽ.
Gia công mẫu.
Kiểm tra kích thước.
Đánh giá lắp ghép.
Thử nghiệm chức năng.
Điều chỉnh thiết kế.
Phê duyệt phiên bản cuối.
Gia công số lượng yêu cầu.

Mục Đích Của Sản Xuất Mẫu

Sản phẩm mẫu có thể được sử dụng để kiểm tra:

Hình dạng.
Kích thước.
Khả năng lắp ghép.
Chuyển động.
Chức năng cơ cấu.

Những vấn đề được phát hiện trong giai đoạn này có thể giúp hạn chế việc lặp lại sai sót khi sản xuất nhiều sản phẩm.

Chuyển Sang Sản Xuất Theo Lô

Sau khi mẫu được phê duyệt, khách hàng nên xác nhận phiên bản bản vẽ, vật liệu, dung sai và tiêu chí kiểm tra áp dụng cho lô tiếp theo.

OSM giới thiệu dịch vụ chế tạo mẫu nhanh để hỗ trợ các dự án phát triển sản phẩm cơ khí.

11. Phối Hợp Tiến Độ Giữa Các Công Đoạn

Một đơn hàng nhiều mã có thể gồm các chi tiết với thời gian sản xuất khác nhau.

Ví dụ:

Tấm nhôm cần phay và anodize.
Trục thép cần tiện và nhiệt luyện.
Linh kiện tiêu chuẩn cần đặt mua.
Cụm cơ khí cần chờ đủ linh kiện mới có thể lắp ráp.

Vì vậy, tiến độ tổng thể không chỉ phụ thuộc vào thời gian chạy máy CNC.

Những Yếu Tố Ảnh Hưởng Đến Tiến Độ

Thời gian chuẩn bị vật liệu.
Độ phức tạp gia công.
Số lượng mã chi tiết.
Xử lý bề mặt.
Kiểm tra chất lượng.
Mua linh kiện tiêu chuẩn.
Lắp ráp.
Đóng gói và vận chuyển.

Giao Hàng Nhiều Đợt

Trong một số dự án, khách hàng có thể cần nhận trước một số chi tiết để phục vụ thử nghiệm.

Phương án giao hàng nhiều đợt có thể được xem xét nếu phù hợp.

Tuy nhiên, cần thống nhất ảnh hưởng đến đóng gói, vận chuyển và chi phí.

12. Đóng Gói Và Giao Hàng Quốc Tế

Đối với đơn hàng nhiều mã chi tiết, đóng gói có vai trò quan trọng trong việc bảo vệ sản phẩm và hạn chế nhầm lẫn.

Những rủi ro trong quá trình vận chuyển có thể gồm:

Trầy xước.
Ăn mòn.
Va đập.
Bụi bẩn.
Hư hỏng bề mặt chính xác.

Nhận Diện Theo Mã Sản Phẩm

Một phương án đóng gói có thể bao gồm:

Tem ghi mã bản vẽ.
Nhãn số lượng.
Phân loại chi tiết.
Vật liệu bảo vệ.
Packing list.
Hồ sơ giao hàng.

Đối với cụm lắp ráp, có thể cần đóng gói riêng để bảo vệ những bộ phận dễ bị tác động.

Điều Kiện Giao Hàng

Đối với khách hàng quốc tế, cần xác định địa điểm giao hàng và điều kiện Incoterms khi áp dụng.

Thời gian sản xuất và thời gian vận chuyển nên được xem xét riêng.

Khách hàng có thể tham khảo dịch vụ đóng gói sản phẩm theo yêu cầu.

13. Khi Nào Nên Lựa Chọn Gia Công CNC Trọn Gói?

Mô hình gia công CNC trọn gói đặc biệt phù hợp khi dự án có:

Nhiều mã bản vẽ.
Cả phay và tiện CNC.
Nhiều loại vật liệu.
Sản xuất mẫu và sản xuất theo lô.
Xử lý bề mặt.
Yêu cầu kiểm tra.
Lắp ráp cơ khí.
Giao hàng quốc tế.

Ví dụ, một dự án có ngân sách khoảng 5.000–20.000 USD có thể gồm nhiều mã chi tiết với số lượng từ vài sản phẩm đến vài chục sản phẩm cho mỗi mã.

Trong trường hợp này, việc quản lý bản vẽ, trao đổi kỹ thuật và phối hợp công đoạn có thể quan trọng không kém đơn giá gia công.

Tuy nhiên, gia công trọn gói không phải lúc nào cũng cần thiết.

Nếu khách hàng chỉ cần một chi tiết đơn giản với số lượng lớn, một nhà cung cấp chuyên biệt có thể là lựa chọn phù hợp hơn.

Điều quan trọng là lựa chọn mô hình sản xuất tương ứng với độ phức tạp và phạm vi dự án.

14. Chuẩn Bị Hồ Sơ RFQ Cho Dự Án Gia Công CNC Trọn Gói

Để nhận báo giá phù hợp, khách hàng nên chuẩn bị một bộ hồ sơ đầy đủ.

Tài Liệu Kỹ Thuật

Bao gồm:

Bản vẽ 2D PDF.
File 3D STEP.
Bản vẽ lắp nếu có.
Danh sách chi tiết hoặc BOM.

Yêu Cầu Sản Xuất

Cần xác định:

Mác vật liệu.
Số lượng từng mã.
Dung sai quan trọng.
Độ nhám.
Xử lý bề mặt.
Yêu cầu kiểm tra.
Yêu cầu chứng chỉ hoặc báo cáo.

Yêu Cầu Dự Án

Nên làm rõ:

Có cần lắp ráp không?
Có cần kiểm tra chức năng không?
Có cần mua linh kiện tiêu chuẩn không?
Yêu cầu đóng gói như thế nào?
Thời gian giao hàng mong muốn?
Địa điểm giao hàng ở đâu?

Một bộ RFQ rõ ràng giúp nhà cung cấp đánh giá đúng phạm vi công việc và giảm thời gian trao đổi bổ sung.

15. Giải Pháp One Stop Machining Tại OSM Vietnam

OSM Vietnam là xưởng gia công CNC theo yêu cầu, tập trung vào sản xuất các chi tiết cơ khí và phối hợp những công đoạn liên quan.

Chúng tôi hướng đến khách hàng cần sự linh hoạt, trao đổi kỹ thuật và khả năng tổ chức dự án nhiều mã sản phẩm.

Tùy theo yêu cầu, phạm vi công việc có thể bao gồm:

Gia công phay CNC.
Gia công tiện CNC.
Sản xuất mẫu.
Hỗ trợ thiết kế và DFM.
Chuẩn bị vật liệu.
Phối hợp hoàn thiện bề mặt.
Kiểm tra kích thước.
Lắp ráp cơ khí.
Đóng gói.

OSM không định vị mình là một nhà máy sản xuất hàng loạt quy mô lớn.

Thay vào đó, chúng tôi tập trung vào mô hình workshop linh hoạt, hỗ trợ kỹ thuật và phối hợp sản xuất theo phạm vi đã thống nhất.

Đối với những khách hàng có đơn hàng nhiều mã chi tiết hoặc cần kết hợp nhiều công đoạn, cách tiếp cận này có thể giúp giảm công việc quản lý nhà cung cấp.

16. Yêu Cầu Báo Giá Gia Công CNC Trọn Gói Tại Việt Nam

Nếu doanh nghiệp của bạn đang tìm kiếm dịch vụ gia công CNC trọn gói tại Việt Nam, OSM sẵn sàng tiếp nhận thông tin để đánh giá dự án.

Hãy chuẩn bị:

Bản vẽ PDF.
File STEP.
Danh sách mã chi tiết.
Vật liệu.
Số lượng.
Dung sai quan trọng.
Yêu cầu xử lý bề mặt.
Yêu cầu kiểm tra.
Yêu cầu lắp ráp.
Thời gian và địa điểm giao hàng.

OSM sẽ xem xét hồ sơ và trao đổi phương án thực hiện phù hợp với phạm vi công việc.

Liên hệ OSM Vietnam để yêu cầu báo giá gia công CNC cho dự án nhiều mã chi tiết.

Câu Hỏi Thường Gặp Về Gia Công CNC Trọn Gói

Gia công CNC trọn gói là gì?

Là mô hình trong đó một nhà cung cấp đóng vai trò đầu mối thực hiện hoặc phối hợp nhiều công đoạn như phay, tiện, hoàn thiện bề mặt, kiểm tra và lắp ráp.
